En résumé : le bon moteur dépend du couple requis — calculé à partir du poids et de la longueur de vos vantaux. Bras articulé pour la plupart des portails résidentiels, vérin ou souterrain pour les portails lourds (>80 kg/vantail).

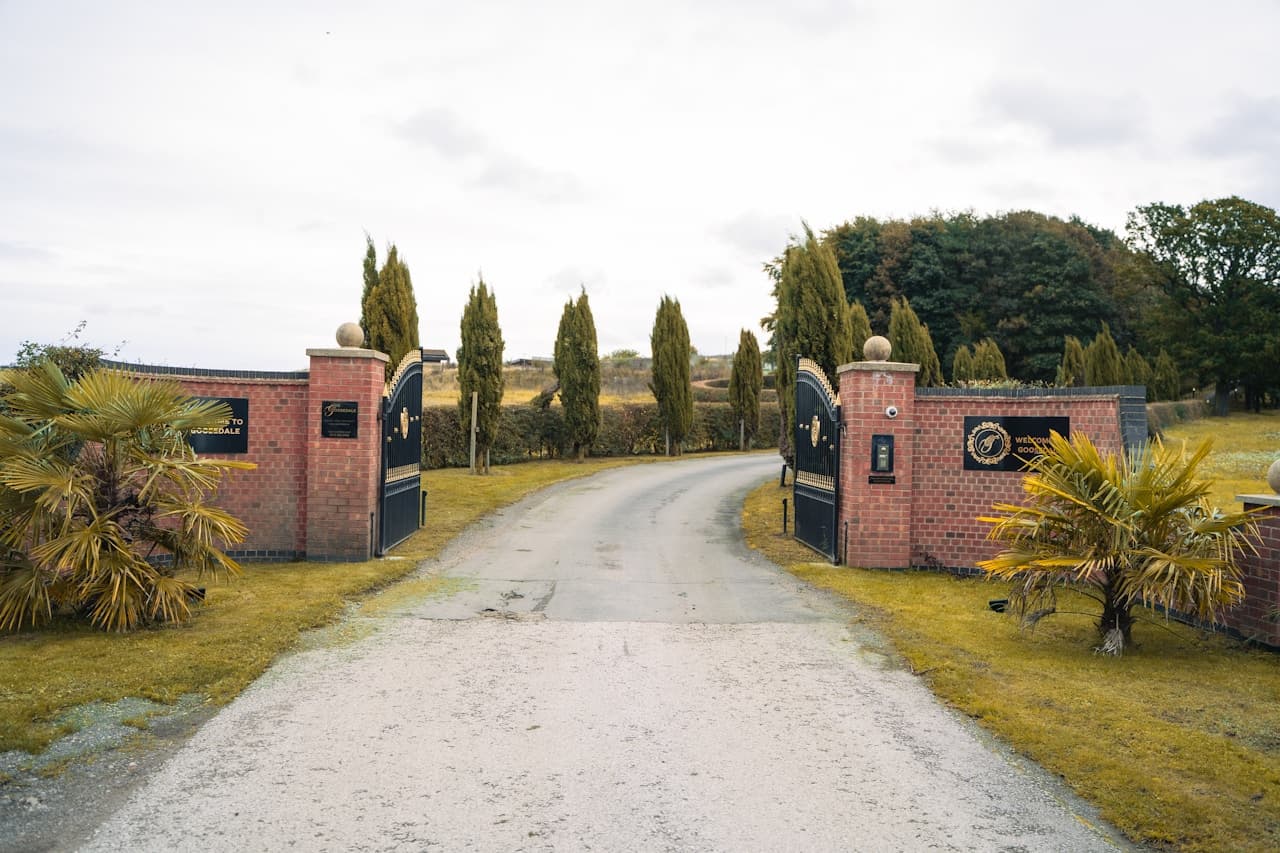

Motoriser un portail battant, c'est avant tout une affaire de couple moteur. Choisir un moteur trop faible, et il surchauffe. Trop puissant, et vous payez trop cher.
Comment calculer le couple requis
La formule est simple :
Couple (Nm) = poids vantail (kg) × longueur vantail (m) ÷ 2 × 1,5
Le coefficient 1,5 est le facteur de sécurité recommandé par les fabricants.
Exemple concret
Vantail aluminium ajouré, H.1,5 m × L.1,4 m :
- Masse surfacique aluminium ajouré : 8 kg/m²
- Poids vantail : 1,5 × 1,4 × 8 = 16,8 kg
- Couple requis : 16,8 × (1,4 ÷ 2) × 1,5 = 17,6 Nm
Un bras articulé standard (200 Nm) est largement suffisant.
Masses surfaciques par matériau
| Matériau | Masse surfacique |
|---|---|
| Aluminium ajouré | 8 kg/m² |
| Aluminium plein | 12 kg/m² |
| Acier ajouré | 15 kg/m² |
| Acier plein | 25 kg/m² |
| PVC ajouré | 7 kg/m² |
| Bois plein | 22 kg/m² |
Les 4 types de motorisation
Bras articulé — le plus courant
- Capacité : jusqu'à 200 Nm (vantaux jusqu'à ~80 kg)
- Avantages : montage simple, entretien facile
- Inconvénients : visible depuis l'intérieur
- Prix kit : 150 à 400 € les 2 moteurs
Vérin
- Capacité : jusqu'à 250 Nm (vantaux jusqu'à ~120 kg)
- Avantages : plus esthétique que le bras, adapté aux portails lourds
- Inconvénients : installation plus délicate
- Prix kit : 250 à 600 €
Souterrain
- Capacité : jusqu'à 400 Nm
- Avantages : totalement invisible, très esthétique
- Inconvénients : coffrage béton requis, installation professionnelle recommandée, entretien difficile
- Prix kit : 600 à 1 500 €
Batterie (portail non électrifié)
- Capacité : jusqu'à 150 Nm
- Avantages : pas de câblage électrique
- Inconvénients : batterie à recharger (~2 à 3 ans entre recharges)
- Prix kit : 300 à 500 €
Tableau de sélection rapide
| Poids vantail | Longueur vantail | Couple requis | Motorisation |
|---|---|---|---|
| < 30 kg | < 1,5 m | < 34 Nm | Bras articulé standard |
| 30–60 kg | < 2 m | < 90 Nm | Bras articulé standard |
| 60–80 kg | < 2 m | < 120 Nm | Bras articulé renforcé |
| 80–120 kg | < 2 m | < 180 Nm | Vérin |
| > 120 kg | Toute longueur | > 180 Nm | Vérin renforcé / Souterrain |
Ce qu'il ne faut pas oublier
Les poteaux de scellement : un portail motorisé sollicite les poteaux à chaque cycle d'ouverture. La profondeur minimale recommandée est 80 cm (norme NF EN 13241). Le configurateur portail BricoGrid calcule automatiquement la profondeur et le volume de béton requis selon votre hauteur de portail.
La norme NF EN 13241 : obligatoire pour tout portail motorisé en France. Elle impose un dispositif anti-écrasement (bords sensibles ou cellules photoélectriques). Tous les kits vendus chez Leroy Merlin et Castorama l'intègrent — vérifiez tout de même la notice.
